[002] d3.Delaunay



d3.Delaunay

---

d3.Delaunay 는 "2차원 점 집합의 Voronoi 다이어그램을 계산하기 위한 라이브러리" 라고 합니다.

* Voronoi 다이어그램 : 평면에 놓인 점들을 기준으로 수학적 공식을 적용하여 다각형을 이루는 영역으로 채워진 그림





예제

---

먼저 html 파일의 내용을 다음과 같이 작성합니다.

<div class="box"></div>



css 는 다음과 같이 작성합니다.

.box {
  width: 400px;
  height: 400px;
  display: block;
  margin: 20px;
  padding: 0;
  position: relative;
  border: 1px solid #ccc;
}



js 파일은 다음과 같이 작성합니다.

window.addEventListener('load', function() {
  // canvas 의 크기입니다.
  const w = 400;
  const h = 400;

  // canvas element 를 생성합니다.
  const canvas = document.createElement('canvas');

  // canvas context 를 가져옵니다.
  const context = canvas.getContext('2d');

  // canvas의 너비, 높이를 지정합니다.
  canvas.width = w;
  canvas.height = h;

  // 400 x 400 크기의 canvas 에 표시될 좌표 데이터 입니다.
  const pointsData = [
    { x: 14, y: 23 },
    { x: 100, y: 100 },
    { x: 30, y: 250 },
    { x: 222, y: 65 },
    { x: 301, y: 274 },
    { x: 274, y: 288 },
    { x: 274, y: 351 },
    { x: 300, y: 300 },
    { x: 400, y: 380 },
  ];

  // canvas 에 좌표를 그립니다.
  for (const point of pointsData) {
    console.log('point', point);
    // 좌표 위치에 좌표의 x, y 값의 텍스트를 그립니다.
    context.beginPath();
    context.font = '12px serif';
    context.fillStyle = '#000';
    context.fillText(`(${point.x}, ${point.y})`, point.x + 5, point.y);
    context.closePath();

    // 좌표 위치에 원을 그립니다.
    context.beginPath();
    context.arc(point.x, point.y, 2, 0, Math.PI * 2);
    context.strokeStyle = '#f00';
    context.fillStyle = '#f00';
    context.stroke();
    context.fill();
    context.closePath();
  }

  // d3.Delaunay 의 from 함수를 통해 delaunay 객체를 가져옵니다.
  const delaunay = d3.Delaunay.from(
    pointsData,
    (d) => {
      // x 좌표에 해당하는 값 리턴
      return d.x;
    },
    (d) => {
      // y 좌표에 해당하는 값 리턴
      return d.y;
    },
  );

  // delaunay 객체의 voronoi 함수를 통해 voronoi 객체를 가져옵니다.
  const voronoi = delaunay.voronoi([0, 0, 400, 400]); // x 좌표의 최소값, y 좌표의 최소값, x 좌표의 최대값, y 좌표의 최대값

  // voronoi 다이어그램을 이루는 다각형의 선들을 그립니다.
  const pathInfo = voronoi.render();
  for (const path of pathInfo.split('M').slice(1)) {
    context.beginPath();
    context.strokeStyle = d3.hsl(360 * Math.random(), 0.7, 0.5); // 선 색상은 랜덤
    context.stroke(new Path2D('M' + path));
    context.closePath();
  }

  // voronoi 다이어그램을 이루는 다격형에 색을 입힙니다.
  pointsData.forEach((point, index) => {
    const cellPolygonPoints = voronoi.cellPolygon(index); // i 번째 좌표를 기준으로 형성된 다각형의 선 좌표 정보
    const randomColor = d3.rgb(Math.random() * 255, Math.random() * 255, Math.random() * 255, 0.5); // 랜덤 색상

    context.beginPath();
    context.strokeStyle = 'rgba(255, 255, 255, 0)';
    cellPolygonPoints.forEach((cellPolygonPoint, cellPolygonPointIndex) => {
      if (cellPolygonPointIndex === 0) {
        context.moveTo(cellPolygonPoint[0], cellPolygonPoint[1]);
      } else {
        context.lineTo(cellPolygonPoint[0], cellPolygonPoint[1]);
      }
    });
    context.fillStyle = `rgba(${randomColor.r}, ${randomColor.g}, ${randomColor.b}, ${randomColor.opacity})`;
    context.stroke();
    context.fill();
    context.closePath();
  });

  // canvas 를 특정 element 안에 추가합니다.
  document.querySelector(".box").appendChild(canvas);
});

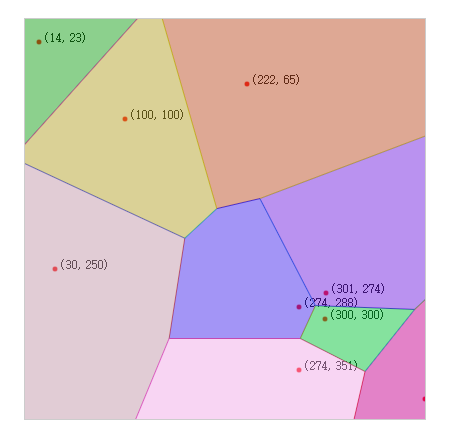

결과는 다음과 같습니다.

색상을 랜덤으로 주었기에, 새로고침할 때마다 색이 바뀌는 걸 확인 하실 수 있을겁니다.
