[006] d3.Voronoi



d3.Voronoi

---

d3.Voronoi 는 보로노이 다이어그램을 그리기 위해 사용되는 클래스이며, d3.Delaunay 의 voronoi 함수를 사용하는 방식의 다른 적용 방식입니다. d3-delaunay 포스팅 글을 참조하세요.





예제

---

다음과 같이 typescript 코드를 작성합니다. (js 로의 빌드는 esbuild 등으로 진행 하신 후, 브라우저에서 script 태그로 불러오시면 됩니다.)

import * as d3 from 'd3';

export declare namespace ID3VOronoi {
  export interface PointData {
    x: number;
    y: number;
  }
}

window.addEventListener('load', function() {
  // canvas 의 크기입니다.
  const w = 400;
  const h = 400;

  // canvas element 를 생성합니다.
  const canvas = document.createElement('canvas');

  // canvas context 를 가져옵니다.
  const context = canvas.getContext('2d');
  if (context === null) {
    return;
  }

  // canvas의 너비, 높이를 지정합니다.
  canvas.width = w;
  canvas.height = h;

  // canvas 에 표시될 좌표 데이터 입니다.
  const pointsData: ID3VOronoi.PointData[] = [
    { x: 14, y: 23 },
    { x: 100, y: 100 },
    { x: 30, y: 250 },
    { x: 222, y: 65 },
    { x: 301, y: 274 },
    { x: 274, y: 288 },
    { x: 274, y: 351 },
    { x: 300, y: 300 },
    { x: 400, y: 380 },
  ];

  // d3.Voronoi 는 d3.Delaunay 의 voronoi 함수를 사용하는 방식의 다른 적용 방식입니다. d3-delaunay 을 참조하세요.
  const voronoi: d3.Voronoi<ID3VOronoi.PointData> = new (d3.Voronoi as any)( // 원래 d3.Voronoi 의 constructor 에 인자가 필요하나 이상하게 type 에는 정의가 되어 있지 않아 ts 에서 에러가 발생하여 as any 를 붙여주었습니다.
    d3.Delaunay.from(
      pointsData,
      (d) => {
        // x 좌표에 해당하는 값 리턴
        return d.x;
      },
      (d) => {
        // y 좌표에 해당하는 값 리턴
        return d.y;
      },
    ),
    [0, 0, 400, 400]
  );

  console.log('voronoi.render()', voronoi.render());

  const pathInfo = voronoi.render();
  for (const path of pathInfo.split('M').slice(1)) {
    context.beginPath();
    context.strokeStyle = d3.hsl(360 * Math.random(), 0.7, 0.5).toString(); // 선 색상은 랜덤
    context.stroke(new Path2D('M' + path));
    context.closePath();
  }

  canvas.style.border = '1px solid #ccc';
  document.querySelector('body')?.appendChild(canvas);
});

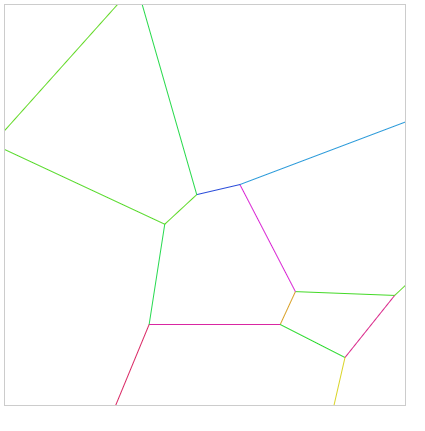

결과는 다음과 같습니다.
